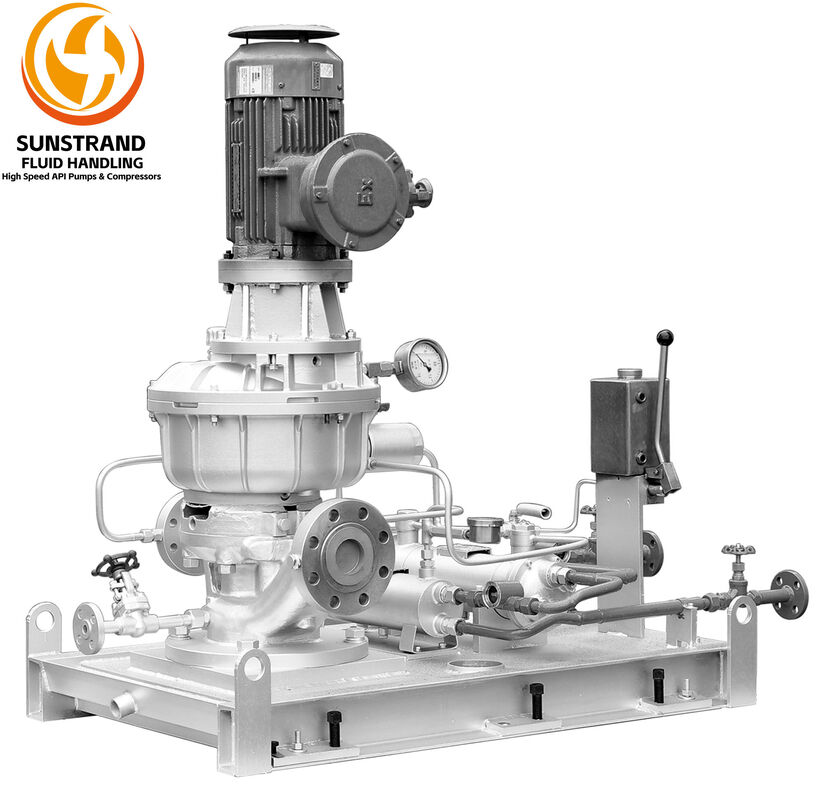

LMV 322 OH6 Integraal tandwiel API pompen

Name: LMV 322 OH6 Integraal tandwiel API pompen
Brand: Sunstrand Fluid Handling Co., Ltd.(China)
SKU: LMV 322
Availability: InStock

Merknaam:	Sunstrand
Modelnummer:	LMV 322
MOQ:	1
Prijs:	onderhandelbaar
Betalingsvoorwaarden:	T/T
Leveringscapaciteit:	10 stuks/maand

Gedetailleerde informatie

Productbeschrijving

Beoordelingen & Recensies

Gedetailleerde informatie

Plaats van herkomst:

China

Certificering:

IOS9001/IOS9002/CUTR

Productnaam:

LMV322 API 610 OH6-pompen

Maximaal motorvermogen:

37 kW

Functie:

Integral ingerichte API-pompen

Bedrijfstemperatuur:

-130°C tot +340°C

Maximale stroom:

52M³/H (proces-aangepast)

toerental:

Tot 4900-14179

Verpakking Details:

Houten behuizing

Levering vermogen:

10 stuks/maand

Markeren:

OH6 API-pompen met integrale uitrusting

Integratie van API-pompen met hoge snelheid

OH6 pomp met hoge snelheid

Productbeschrijving

LMV322 OH6 API-pompen met integrale tandwieloverbrenging

LMV322 Hogesnelheidscentrifugaalpompen OH6 integraal tandwielpomp

Speciaal ontworpen voor zware toepassingen perAPI610 (OH6)dient de Sunstrand LMV322 als een betrouwbaar alternatief voor conventionele meertrapspompen. In de ruim 18 jaar dat we de olie- en gasindustrie en de fijne chemische industrie bedienen, hebben we vastgesteld dat de vraag naarlaag debiet, hoge opvoerhoogtepompen zijn verder geëvolueerd dan alleen het voldoen aan de standaardparameters; operationele stabiliteit op de lange termijn is nu van het grootste belang.

Gebaseerd op feedback van20.000 pompeenhedenWereldwijd geleverd, hebben we verschillende materiaalupgrades uitgevoerd op de integrale versnellingsbak en hydraulische componenten van de LMV322. Als gevolg hiervan, bij een hoog vermogen van336 kW (450 pk)worden de trillingsniveaus strikt gecontroleerd≤ 2,0 mm/s, ruim binnen de API-limieten. De LMV322 is niet slechts een verhoging van het modelnummer; hij vertegenwoordigt prestatieverfijning die is afgeleid van tienduizenden veldwaarnemingen. De compacte, verticale configuratie beantwoordt aan de uitdaging van het bereiken van een hoog drukverschil waar horizontale pompopstellingen worden beperkt door een beperkt vloeroppervlak.

Technische specificaties

Parameter	Waarde
Ontwerpconfiguratie	Eentraps, verticale, integrale tandwielaangedreven pomp (API 610 OH6)
Maximale snelheid	Tot 20.000 RPM (proces-aangepast)
Maximale kop	1.828 m (6.000 voet)
Afdichting standaard	Voldoet aan API 682, ondersteunt spoelplannen 21/11/52/53 enz.
Materiaalcertificering	API 3.1 materiaaltestrapporten, van S-5 (koolstofstaal) tot A-8 (duplex roestvrij staal)

Prestaties en Cutaway

Belangrijkste kenmerken

1. Het oplossen van ‘ruimteangst’ bij hogedrukpompen

Op offshore-platforms of modulaire skids in fijnchemische fabrieken vertaalt elke centimeter ruimte zich in kosten. De verticale voetafdruk van de LMV322 verkleint het benodigde basisoppervlak bijna60%vergeleken met traditionele API 610 BB2 horizontale meertrapspompen. Dankzij de geïntegreerde, snelheidsverhogende tandwielkast is er geen externe grote tandwielkast nodig, waardoor een echte modulaire installatie mogelijk is.

2. Omgaan met vloeistofvariabiliteit - Selectie-ervaring vanaf 20.000 eenheden

Gebruikmakend van een 18-jarigedatabase voor compatibiliteit van vloeistoffen en materialenbegrijpen we dat defecte afdichtingen het grootste risico vormen bij de omgang met ammoniak, ethyleenoxide of zuur water onder hoge druk. De LMV322 is voorzien van een versterkt lagerhuis dat axiale stuwkrachtschokken als gevolg van voorbijgaande cavitatie effectief absorbeert - een verfijning van het kernontwerp die voortdurend wordt geoptimaliseerd op basis van gegevens van 20.000 veldeenheden.

3. Vereenvoudigd onderhoud van API-kwaliteit

Met de LMV322 kunnen technici de mechanische afdichting en waaier vanaf de bovenkant vervangenzonder de motor of procesleidingen te verwijderen. Dituittrekbaar ontwerpvermindertGemiddelde reparatietijd (MTTR)tot 70%, waardoor de hoge kosten van ongeplande stilstand in petrochemische fabrieken aanzienlijk worden verlaagd.

Typische toepassingen

Olieraffinage:Hydrotreater-voeding, atmosferische/vacuümtorenbodemreflux.
Aardgas / LNG:TEG-hogedrukcirculatie in droogsystemen, tegendruk van LNG-terminalverdampers.
Fijne chemicaliën:Continue hogedruk-reactieoverdracht van gevoelige materialen zoals MDI en TDI.
Lucht- en ruimtevaart en defensie:Hogedrukbrandstoftestbanken, speciale vloeistofvulsystemen.

Verpakking en verzending

Productverpakking:

Eén LMV322 snelle verticale centrifugaalpomp
Gebruikershandleiding en installatie-instructies
Veiligheidsinstructies en waarschuwingen

Verzending:

Verzending binnen 6 maanden
Verzendgewicht: 75 kg
Verzendafmetingen: 120*80*100cm (afhankelijk van elke pomp)
Vervoerder: UPS of FedEx of Cargo
Verzendopties: Standaard of versneld

Veelgestelde vragen

Vraag: Hoe wordt de warmteontwikkeling van de versnellingsbak geregeld bij hoge snelheden?

A: We maken gebruik van een API-conform geforceerd smeersysteem met een optionele oliekoeler. Met 18 jaar ontwerpoptimalisatie bereikt de nauwkeurigheid van de ingrijping van de tandwielenAGMA-klasse 12en de wrijvingsverliezen zijn 15% lager dan bij vergelijkbare industriële producten, waardoor de thermische balans bij continu gebruik wordt gegarandeerd.

Vraag 1: Wat is de MTBF van mechanische afdichtingen op de LMV322 als hogesnelheidspomp?

A1: Gebaseerd op de 18 jaar operationele monitoring van Sunstrand, bereikt de LMV322 mechanische afdichting een gemiddelde continue levensduur van> 25.000 uur. Dit wordt gerealiseerd door twee kernontwerpprincipes: (1) Een API 682-afdichtingskamerontwerp dat zorgt voor voldoende warmteafvoer rond de afdichtingsvlakken; (2)AGMA klasse 12 versnellingendat de doorbuiging van het asuiteinde minimaliseert, waardoor de schuifspanning op de afdichtingsvlakken fundamenteel wordt verminderd.

Vraag 2: Hoe voorkom je bij een hoog drukverschil en een laag debiet dat de lagers oververhit raken als gevolg van radiale krachten?

A2: Dit is een klassieke uitdaging voor het hydraulisch balanceren. De LMV322 maakt gebruik van eenverspreiderhydraulisch ontwerp in plaats van een conventioneel slakkenhuis. De diffusor zet de kinetische energie van de waaierafvoer gelijkmatiger om in drukenergie, waardoor radiale onevenwichtige krachten over het gehele stroombereik worden tegengegaan. Gecombineerd met aslastgegevens van20.000 geleverde eenhedenbieden onze geselecteerde druklagers een marge van 30% boven de theoretische vereisten, waardoor lage bedrijfstemperaturen worden gegarandeerd, zelfs onder extreme afwijkende omstandigheden.

Vraag 3: Hoe gaat de LMV322 om met voorbijgaande cavitatie in de procesvloeistof?

A3: Zuigdrukschommelingen zijn onvermijdelijk in de petrochemische productie. Sunstrand biedt maatwerkhoge stroominductorvoor de LMV322. Het vermindertNPSHrnaar35-50%van die van een conventionele waaier. Dit betekent dat zelfs wanneer de inlaatdruk van de pomp laag is of de vloeistof bijna dampdruk heeft, het systeem cavitatievrij blijft, waardoor de waaier en versnellingsbak effectief worden beschermd tegen schokbelastingen.

Vraag 4: Hoe bewijst u dat de materiële naleving van API 610 (OH6) wordt nageleefd?

A4: Geloofwaardigheid komt voort uit volledige traceerbaarheid. Elke LMV322 wordt compleet geleverdMateriaaltestrapporten (MTR's)conform EN 10204 3.1 of 3.2. Alle drukhoudende gietstukken ondergaan hydrostatische tests en niet-destructief onderzoek (bijvoorbeeld radiografie of inspectie van magnetische deeltjes). Voor zuurservice met H₂S volgen wij strikt de regelsNACE MR0175 / ISO 15156om spanningscorrosiescheuren te voorkomen.

Vraag 5: Hoe wordt de smering van de versnellingsbak onderhouden tijdens een noodstop?

A5: Dit is een cruciaal veiligheidspunt. Het LMV322-smeersysteem is voorzien vankust-down bescherming. Naast de hoofdoliepomp kunnen we een elektrische hulpoliepomp met volledige capaciteit leveren volgens de API-vereisten. Zelfs bij extern vermogensverlies zorgen het integrale ontwerp van het oliecarter en de resterende smeerfilm op de precisietandwielen ervoor dat de lagers tijdens de uitloopperiode niet droog wrijven.

Beoordelingen en recensie

Algemene Beoordeling

5.0

Gebaseerd op 50 beoordelingen voor deze leverancier

Beoordelingsmomentopname

Het volgende is de verdeling van alle beoordelingen

5 sterren

100%

4 sterren

3 sterren

2 sterren

1 sterren

Alle recensies

Zaid Al-Sayed

Kuwait Apr 21.2026

Het is nuttig. (159)

As a high-performance alternative to the Sundyne LMV 341, this API 610 OH6 compliant pump has fully met our technical expectations. The integrally geared design allows for a seamless drop-in replacement, providing significant advantages in lead times and OPEX (Operating Expense)—making it an ideal solution for retrofitting refinery facilities across the region.

Ahmed Al-Farsi

Saudi Arabia Mar 13.2026

Het is nuttig. (205)

The LMV 322 Integrally Geared High-Speed Pump has demonstrated exceptional performance in our refinery's liquid transfer applications. Its compact vertical configuration significantly optimizes the installation footprint, while maintaining remarkable stability and hydraulic efficiency even under high-pressure discharge conditions.

Omar Al-Mansoori

Iran (Islamic Republic of) Feb 10.2026

Het is nuttig. (183)

The LMV 311 High-Speed Centrifugal Pump has become our preferred solution for light hydrocarbon services. Its advanced gearbox engineering ensures minimal vibration during continuous operation, and the reliability of its mechanical seals fully aligns with our stringent safety standards, even under extreme ambient temperatures.
