Overhang Sunflower Industrial Pumps SFH-W1 Horizontale hogesnelheidspomp Maximale stroom 35M3/H

Productomschrijving:

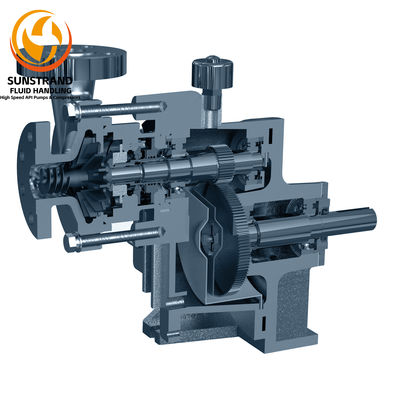

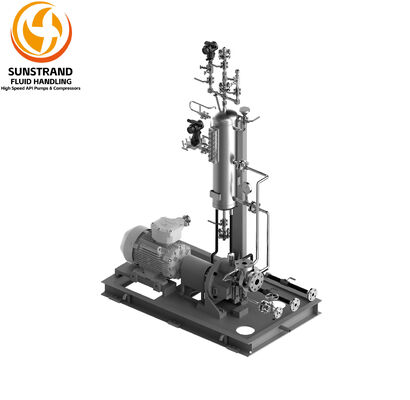

De pompen uit de SFH-W serie zijn overgedragen, horizontaal gemonteerde hogesnelheidspompen, hoofdzakelijk bestaande uit een motorversnellingsbak, pomphuis, smeersysteem en funderingsplaat. Ze zijn stabiel, betrouwbaar, compact van formaat, gemakkelijk te onderhouden en hebben een lange levensduur. De pompen uit de GSB-W5/79 serie zijn uitgerust met terugstroomstabilisatoren, die de pompprestaties in het lage-doorstroomgedeelte verbeteren en de doorstroomregelbereiken uitbreiden. Het hogesnelheidsschachtsysteem is uitgerust met geavanceerde bidirectionele schuiflagers om langdurige werking van pompen onder zuigdruk tot 10,0 MPa te garanderen.

Kenmerken:

• Productnaam: SFH-W1 Horizontale Hogesnelheidspomp
• Snelheid: Tot 6100^14400 RPM
• Opvoerhoogte: Tot 650 M
• Motorvermogen: Tot 37KW
• Materiaal: Gietijzer, Roestvrij Staal, Duplex Staal
• Drukbereik: Tot 20 Bar

Hogesnelheidscentrifugaalpompen, Hogesnelheidscentrifugaalcompressoren, Hogesnelheidscentrifugaalcompressoren

Technische Parameters:

 Prestatiecurves van SFH-W Horizontale Hogesnelheidspomp

Hoogwaardige Versnellingsbak:

De behuizing en de tandwielas van de versnellingsbak zijn de belangrijkste componenten van een pomp. Daarom zijn de warmtebehandelingsprocessen complex en zijn de bewerkingsnauwkeurigheid en passingstoleranties streng. Na jaren van inspanningen zijn een reeks complete en beproefde fabricageprocessen vastgesteld. Onder dergelijke voorschriften worden de chemische samenstelling en warmtebehandeling van gietstukken strikt gecontroleerd, worden meerdere stabilisatiebehandelingen na initiële bewerking van de versnellingsbakken uitgevoerd om een hoge sterkte en stabiliteit te garanderen, en wordt elk afgewerkt onderdeel strikt getest, geregistreerd en gearchiveerd voor traceerbaarheid.

Hoogwaardige glijlagers:

Meerdere series zelfontwikkelde glijlagers kunnen flexibel worden gecombineerd om aan verschillende toepassingen te voldoen. De succesvolle ontwikkeling van axiale, radiale en schuiflagers, geschikt voor werken onder hoge zuigdruk en zware belastingen, verbetert de stabiliteit en betrouwbaarheid van hogesnelheidspompen aanzienlijk en verbreedt hun toepassingsgebied.

Optimalisatie Vloeistofsectie:

De inducer, waaier, diffuser en pomphuis, die de belangrijkste componenten van de vloeistofsectie zijn, worden geoptimaliseerd met behulp van CFD-software.

Verpakking en Verzending:

Productverpakking:

• Eén SFH-W1 Horizontale Hogesnelheidspomp
• Gebruikershandleiding en installatie-instructies
• Veiligheidsinstructies en waarschuwingen

Verzending:

• Verzonden binnen 6 maanden
• Verzendgewicht: 75 kg
• Verzendafmetingen: 120*80*100cm (afhankelijk van elke pomp)
• Verzendmaatschappij: UPS of FedEx of Cargo
• Verzendopties: Standaard of versneld

 Service

Nazorg wordt uitgevoerd door goed opgeleide en gekwalificeerde technici, die in staat zijn om snel technische problemen op te lossen die zich voordoen tijdens installatie, inbedrijfstelling en productie. Dankzij ons modulaire ontwerpconcept zijn er voldoende reserveonderdelen en snelle levering beschikbaar.

Testfaciliteiten

Professionele testfaciliteiten voor compressoren, uitgerust met snelle en zeer nauwkeurige data-acquisitiesystemen, voeren prestatie- en draaitesten uit. Belangrijke systemen omvatten: 1) pomptestsysteem; 2) hogesnelheidslagertestsysteem; 3) integraal smeeroliepomp-testsysteem; 4) rotor-dynamisch testsysteem; en 5) turboprestatie-testsysteem. Elke geleverde pomp heeft prestatie- en draaitesten ondergaan vóór verzending om een probleemloze werking ter plaatse te garanderen. Drie pomptestopstellingen werken onafhankelijk met een vermogen van respectievelijk 355KW, 1100KW en 4000KW. Elk dergelijk systeem draait in een gesloten circuit, met een circulair koelsysteem om temperatuurstijging tijdens tests te voorkomen die het testproces en de meetnauwkeurigheid kunnen beïnvloeden. Toegepaste norm: . De onzekerheid van de pompenergietest is beter dan graad 1.
