Horizontale zonnebloem industriële pompen hogesnelheidspompen SFH-W5 enkelstaps versnellingsbak type

Productomschrijving:

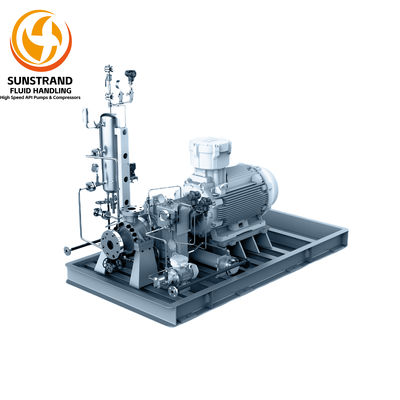

De SFH-W pompen zijn overgedragen, horizontaal gemonteerde hogesnelheidspompen, hoofdzakelijk bestaande uit motorversnellingsbak, pomphuis, smeersysteem en funderingsplaat. Ze zijn stabiel, betrouwbaar, compact van formaat, gemakkelijk te onderhouden en hebben een lange levensduur. De GSB-W5/79 pompen zijn uitgerust met terugstroomstabilisatoren, die de pompprestaties in het lage debietgedeelte verbeteren en de debietregelbereiken uitbreiden. Het hogesnelheidsschachtsysteem is uitgerust met geavanceerde bidirectionele schuiflagers om langdurige werking van pompen onder zuigdruk tot 10,0 MPa te garanderen.

Kenmerken:

• Productnaam: SFH-W5 Horizontale Hogesnelheidspomp
• Snelheid: Tot 5500^16600 RPM
• Opvoerhoogte: Tot 2500 M
• Motorvermogen: Tot 400KW
• Materiaal: Gietijzer, Roestvrij Staal, Duplex Staal
• Drukbereik: Tot 25 Bar

Hogesnelheidscentrifugaalpompen, Hogesnelheidscentrifugaalcompressoren, Hogesnelheidscentrifugaalcompressoren

Technische Parameters:

 Prestatiecurves van SFH-W Horizontale Hogesnelheidspomp

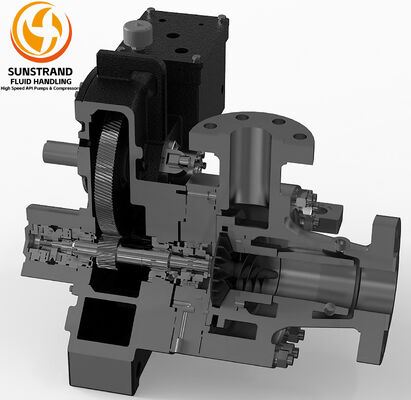

Hoogwaardige Versnellingsbak:

De behuizing en de tandwielas van de versnellingsbak zijn de belangrijkste componenten van een pomp. Daarom zijn de warmtebehandelingsprocessen complex en zijn de bewerkingsnauwkeurigheid en passingstoleranties streng. Na jaren van inspanningen zijn een reeks complete en beproefde fabricageprocessen vastgesteld. Onder dergelijke voorschriften worden de chemische samenstelling en warmtebehandeling van gietstukken strikt gecontroleerd, worden meerdere stabilisatiebehandelingen na initiële bewerking van versnellingsbakken uitgevoerd om een hoge sterkte en stabiliteit te garanderen, en wordt elk afgewerkt onderdeel strikt getest, geregistreerd en gearchiveerd voor traceerbaarheid.

Hoogwaardige glijlagers:

Meerdere series zelfontwikkelde glijlagers kunnen flexibel worden gecombineerd om aan verschillende toepassingen te voldoen. De succesvolle ontwikkeling van axiale, radiale en schuiflagers, geschikt voor werken onder hoge zuigdruk en zware belastingen, verbetert de stabiliteit en betrouwbaarheid van hogesnelheidspompen aanzienlijk en verbreedt hun toepassingsgebied.

Optimalisatie Vloeistofsectie:

De inducer, waaier, diffuser en pomphuis, die de belangrijkste componenten van de vloeistofsectie zijn, worden geoptimaliseerd met behulp van CFD-software.

Verpakking en Verzending:

Productverpakking:

• Eén SFH-W5 Horizontale Hogesnelheidspomp
• Gebruikershandleiding en installatie-instructies
• Veiligheidsinstructies en waarschuwingen

Verzending:

• Verzending binnen 6 maanden
• Verzendgewicht: 75 kg
• Verzendafmetingen: 120*80*100 cm (afhankelijk van elke pomp)
• Verzendmaatschappij: UPS of FedEx of Cargo
• Verzendopties: Standaard of versneld

 Service

Nazorg wordt uitgevoerd door goed opgeleide en gekwalificeerde technici, die in staat zijn om snel technische problemen op te lossen die zich voordoen tijdens installatie, inbedrijfstelling en productie. Een ruime voorraad reserveonderdelen en snelle levering zijn beschikbaar dankzij ons modulaire ontwerpconcept.

Testfaciliteiten

Professionele compressor testfaciliteiten, uitgerust met snelle en zeer nauwkeurige data-acquisitiesystemen, voeren prestatie- en draaitesten uit. Belangrijke systemen omvatten: 1) pomptestsysteem; 2) hogesnelheid lagertestsysteem; 3) integraal smeeroliepomp testsysteem; 4) rotor dynamisch testsysteem; en 5) turboprestatie testsysteem. Elke geleverde pomp heeft prestatie- en draaitesten ondergaan vóór verzending om een probleemloze werking ter plaatse te garanderen. Drie pomptestopstellingen werken onafhankelijk met een vermogen van 355KW, 1100KW en 4000KW. Elk dergelijk systeem draait in een gesloten circuit, met een circulair koelsysteem om temperatuurstijging tijdens tests te voorkomen die het testproces en de meetnauwkeurigheid kunnen beïnvloeden. Toegepaste norm: . De onzekerheid van de pompenergie test is beter dan graad 1.
